Как хранят газ и что такое ПХГ

Любой продукт надо как-то хранить. Газ не исключение. Индустрия подземного хранения газа имеет уже почти столетнюю историю.

Колебания и пики

ПХГ (подземные хранилища газа) в значительной мере способствуют надежности снабжения потребителей газом. Они позволяют выравнивать суточные колебания газопотребления и удовлетворять пиковый спрос в зимний период. Особенно важны ПХГ в России с ее климатическими особенностями и удаленностью источников ресурсов от конечных потребителей. В России действует не имеющая мировых аналогов Единая система газоснабжения (ЕСГ), ее неотъемлемая часть — система ПХГ. Подземные хранилища позволяют гарантированно обеспечивать потребителей природным газом независимо от времени года, колебаний температуры, форс-мажорных обстоятельств.


В зимнее время действующие 25 хранилищ обеспечивают до четверти суточных ресурсов газа ЕСГ России, что сопоставимо с суммарным отбором из Ямбургского, Медвежьего и Юбилейного месторождений.

Предусмотрительная природа

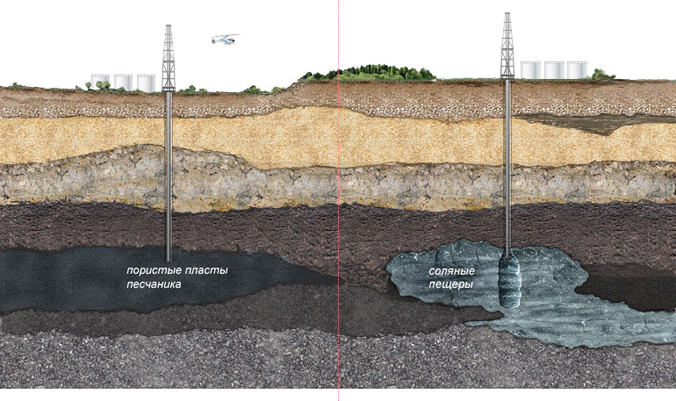

Однако газ занимает значительно больший объем, чем твердое тело или жидкость. Поэтому найти для него герметичные резервуары было бы затруднительно, если бы природа уже не построила их. Пористые пласты песчаника в земной коре, герметично закупоренные сверху куполом из слоя глины, являются природными ПХГ. В порах песчаника может находиться вода, но могут скапливаться и углеводороды. В процессе создания ПХГ в водоносном слое газ, скапливающийся под глиняной покрышкой, вытесняет воду вниз.

Если в пласте-коллекторе изначально содержатся углеводороды, то он является месторождением нефти или газа. Герметичность такой структуры уже доказана тем, что в ней скопились углеводороды.

Активный газ

В процессе создания хранилища часть газа захватывается в пласте-коллекторе, чтобы создать необходимое давление. Этот газ называется буферным. Его объем составляет приметно половину от всего газа, закачиваемого в хранилище. Газ, который потом будут извлекать из ПХГ, называется активным или рабочим газом.
Самое большое хранилище в мире — Северо-Ставропольское ПХГ. Его объем — 43 млрд кубометров активного газа. Этого хватило бы, чтобы покрыть годовое потребление, например, Франции или Нидерландов. Северо-Ставропольское ПХГ было построено в истощенном газовом месторождении.

Хранилища в истощенном месторождении или водоносном слое отличаются большим объемом, но небольшой гибкостью. Гораздо быстрее закачка и отбор газа происходят в тех хранилищах, которые созданы в пещерах каменной соли (хотя они и проигрывают в объеме ПХГ, созданным в истощенных месторождениях).

Пещеры с самозаживлением

Соляные пещеры являются идеальными по герметичности резервуарами. Построить подземную соляную пещеру для хранения газа не так уж и сложно, хотя это и долгий процесс. В подходящем по высоте пласте каменной соли бурятся скважины. Затем в них подается вода, в соляном пласте вымывается полость необходимого объема. Соляной купол не только непроницаем для газа — соль обладает способностью самостоятельно «заживлять» трещины и разломы.

В настоящее время в России строятся два хранилища в отложениях каменной соли — в Калининградской и Волгоградской областях.


Как это работает

Закачка газа — это его нагнетание в искусственную газовую залежь при заданных технологическим проектом показателях. Газ из магистрального газопровода поступает на площадку очистки газа от механических примесей, затем на пункт замера и учета газа, затем в компрессорный цех, где компримируется и подается на газораспределительные пункты (ГРП) по коллекторам. На ГРП общий газовый поток разделяется на технологические линии, к которым подключены шлейфы скважин. Обвязка технологических линий позволяет измерить производительности каждой скважины, температуру и давление газа при закачке.

Процесс хранения включает системный технологический, геологический и экологический контроль за объектом хранения газа и созданными производственными фондами.

Обратно в трубу

Отбор газа из подземного хранилища является практически таким же технологическим процессом, как и добыча из газовых месторождений, но с одним существенным отличием: весь активный (товарный) газ отбирается за период от 60 до 180 суток. Проходя по шлейфам, он поступает на газосборные пункты, где собирается в газосборный коллектор. Из него газ поступает на площадку сепарации для отделения пластовой воды и механических примесей, после чего направляется на площадку очистки и осушки. Очищенный и осушенный газ поступает в магистральные газопроводы.
Другие способы

Еще можно хранить газ в сжиженном виде. Это самый дорогостоящий из всех способов хранения, но такое решение применяется в тех случаях, когда вблизи крупных потребителей невозможно построить хранилища другого типа. Возможность создания такого хранилища в районе Санкт-Петербурга в настоящее время рассматривается специалистами «Газпрома».

Кроме того, российская газовая промышленность обладает технологией хранения гелия.
